有些公司在世界各地都设置有分支机构（子公司、办公室等），因此有必要在各地分支机构都部署 miniSIPServer 并建立一个统一的内部通信网络。最简单的方法就是直接将分支机构的 miniSIPServer 都互相对接，如下图所示：
如果只有一间或者两间分支机构， 整个网络还是比较简单的。 随着越来越多的分支机构加入到网络中， 系统的配置和日常维护工作将变得非常困难。 在这种配置场景中， 每个 miniSIPServer 节点都必须知道所有其他分支机构的 miniSIPServer 节点的详细信息， 这对整个网络而言是非常危险的，系统也不稳定。 如果某个分支机构的 miniSIPServer 节点做出改变， 其他所有节点都不得不相应做出改变。
本文建议采用以下网络拓扑结构：
在这个网络中， 部署了一个独立的 miniSIPServer 节点， 该 miniSIPServer 桥接了所有分支机构的 miniSIPServer。 我们将这个网络逻辑实体命名为“中继-miniSIPServer”， 简称 T-MSS。 分支机构所在地的 miniSIPServer 命名为“本地 miniSIPServer”，简称 L-MSS。
每个 L-MSS 仅仅需要关心和 T-MSS 之间的网络连接， 不需要知道其他 L-MSS 的详细信息。 某个分支机构的用户拨打其他分支机构用户的电话， 呼叫将直接被路由给中继-miniSIPServer。中继-miniSIPServer检查呼叫并将其分发给对应的分支机构或者 L-MSS 节点。
我们配置 SIP 中继来建立这个网络。 如果您不了解 SIP 中继，请参考“SIP 中继文档”。
另外，我们建议不同的分支机构采用不同的号码范围。 例如，香港办公室的电话号码采用1xxx格式，比如1000，1001等。伦敦办公室的电话号码采用4xxx格式，比如4000，4001等。请不要将各地分支机构的号码混合在一起，这种做法最终会弄糊涂各地的人员，并给中继-miniSIPServer分析呼叫、分发呼叫给最终用户造成困难。
我们将展示所有 miniSIPServer 节点的基础配置， 此处假设了网络中的一些参数：
| 节点 | 位置 | IP 地址 | 号码格式 |
|---|---|---|---|
| T-MSS | - | 9.9.9.9 | - |
| MSS1 | 香港 | 1.1.1.1 | 1xxx |
| MSS2 | 东京 | 2.2.2.2 | 2xxx |
| MSS3 | 纽约 | 3.3.3.3 | 3xxx |
| MSS4 | 伦敦 | 4.4.4.4 | 4xxx |
T-MSS 完成两项工作：
- 与每个 L-MSS 建立SIP中继连接。
- 分析被叫号码，将呼叫正确分发给相应的 L-MSS。
2.1 建立 SIP 中继

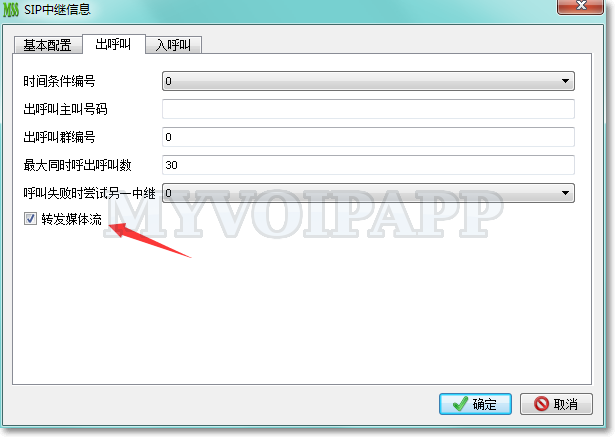

有一个特殊的配置项需要特别注意。在我们的场景中， 每个 L-MSS 节点都不能直接连接其他的 L-MSS 节点， 这也就意味着媒体流不能在 L-MSS 之间进行交互。 所有 L-MSS 之间的媒体流都应当由 T-MSS 来转发。
请点击菜单“数据 / SIP中继”，配置与 L-MSS 对应的所有SIP中继:
| SIP中继编号 | 描述 | 服务器地址 | 转发媒体流 |
|---|---|---|---|
| 1 | to Hong Kong | 1.1.1.1 | 是 |
| 2 | to Tokyo | 2.2.2.2 | 是 |
| 3 | to New York | 3.3.3.3 | 是 |
| 4 | to London | 4.4.4.4 | 是 |
2.2 分析被叫号码
这主要依据“拨号计划”特性分析呼叫，并获得呼叫的路由信息。如果您不了解这个特性，请参考 “拨号规则” 文档.
请点击菜单“拨号规则 / 分析被叫号码”，并配置以下记录：
| 拨号计划 | 被叫号码前缀 | 描述 | 路由类型 | SIP中继编号 |
|---|---|---|---|---|
| default | 1 | to Hong Kong | SIP 中继 | 1 |
| default | 2 | to Tokyo | SIP 中继 | 2 |
| default | 3 | to New York | SIP 中继 | 3 |
| default | 4 | to London | SIP 中继 | 4 |
举例说明： 如果 T-MSS 收到呼叫， 被叫号码前缀是“1”，该呼叫将被路由给SIP中继，该中继的编号是1。 在前面的配置中， 我们可以看到，编号为1的中继是连接香港分支机构，因此该呼叫被分发给香港的 L-MSS，并由该 L-MSS 呼叫最终的被叫用户。
每个 L-MSS 完成两项工作：
- 建立与 T-MSS 连接的SIP中继。
- 将非本地的呼叫都交给 T-MSS 处理。
3.1 数据 / SIP中继
所有 L-MSS 节点都配置以下记录建立与 T-MSS 的连接。
| SIP中继编号 | 描述 | 服务器地址 | 转发媒体流 |
|---|---|---|---|
| 1 | to T-MSS | 9.9.9.9 | 否 |
3.2 拨号规则 / 分析被叫号码
如前面所述，如果呼叫的用户不是本地分机用户，该呼叫直接交给 T-MSS 处理。
| L-MSS | 拨号计划 | 被叫号码前缀 | 描述 | 路由类型 | SIP中继编号 |
|---|---|---|---|---|---|
| 香港 | default | 1 | - | 本地分机 | - |
| default | 2 | to T-MSS | SIP 中继 | 1 | |
| default | 3 | to T-MSS | SIP 中继 | 1 | |
| default | 4 | to T-MSS | SIP 中继 | 1 | |
| 东京 | default | 1 | to T-MSS | SIP 中继 | 1 |
| default | 2 | - | 本地分机 | - | |
| default | 3 | to T-MSS | SIP 中继 | 1 | |
| default | 4 | to T-MSS | SIP 中继 | 1 | |
| 纽约 | default | 1 | to T-MSS | SIP 中继 | 1 |
| default | 2 | to T-MSS | SIP 中继 | 1 | |
| default | 3 | - | 本地分机 | - | |
| default | 4 | to T-MSS | SIP 中继 | 1 | |
| 伦敦 | default | 1 | to T-MSS | SIP 中继 | 1 |
| default | 2 | to T-MSS | SIP 中继 | 1 | |
| default | 3 | to T-MSS | SIP 中继 | 1 | |
| default | 4 | - | 本地分机 | - |
